Pannello di APF del filtro 480a da Active Power per la compensazione dinamica delle armoniche

Luogo di origine	La CINA
Marca	VEIKONG
Certificazione	CE
Numero di modello	VKS
Quantità di ordine minimo	1
Prezzo	Negotiable
Imballaggi particolari	Cartone
Tempi di consegna	i 3 giorni, dipendono dalla quantità di ordine
Termini di pagamento	Western Union, T/T, L/C, D/A, D/P, Paypal
Capacità di alimentazione	15000 pezzi al mese

Dettagli

Nome di prodotto	filtro da potenza attiva	Fase	3 cavo di fase 3, 3 cavo di fase 4
Uso	Acciaio, metallurgia, petrochimico, ferroviaria, energia eolica	Funzione	Gestione armonica
frequenza	50/60HZ	Tensione nominale	CA 400V 660V
Evidenziare	Filtro 480a da Active Power , Filtro armonico da Active Power della gestione

Descrizione di prodotto

Pannello di APF del filtro 480a da potenza attiva per la compensazione dinamica delle armoniche

Il filtro da potenza attiva (APF/AHF in breve) è una soluzione completa perfetta per alimentare i problemi di qualità con la griglia di potere quali l'onda armonica (può filtrare la seconda - cinquantesimo interferenza armonica completamente), il potere reattivo e un carico unbalance.APF di 3 fasi è collegato parallelamente nella griglia di potere, per individuare l'onda armonica nella griglia di potere in tempo reale, genera la corrente della compensazione di inverso-fase tramite il convertitore e dinamicamente filtra l'onda armonica nella griglia di potere. L'operazione dell'APF è inalterata dalla struttura di griglia di potere e dal tipo del carico e non produrrà l'oscillazione armonica con il sistema, così perfettamente realizzando il controllo dell'onda armonica di vari carichi. L'APF può anche realizzare la compensazione reattiva dinamica e controlla la commutazione del condensatore, per migliorare il fattore di potenza della griglia di potere. Nel frattempo, l'APF ha la funzione di controllo dello squilibrio corrente del carico di 3 fasi, così completamente risolvendo i vari problemi di qualità di potere con la griglia di potere.

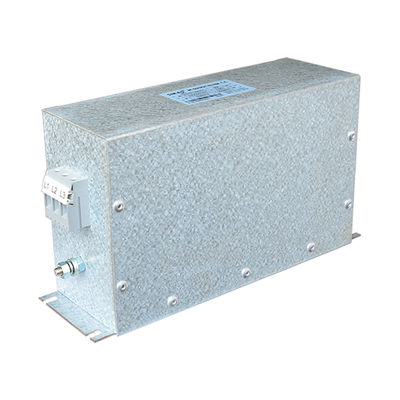

Pannello di APF del filtro 480a da Active Power per la compensazione dinamica delle armoniche 0

Applicazione della componente avanzata di potere del mondo

Il mondo ha avanzato la componente di IGBT si applica ed il circuito principale è un tipo convertitore del controllo totale del ponte di PWM, che è descritto da densità di alto potere e dall'alta affidabilità.

Sistema di comando digitale

La rilevazione ad alta velocità ed il calcolo di DSP è impiegata, per assicurare la rilevazione corrente precisa ed efficace ed il controllo della compensazione; il sistema completo di comando digitale si applica, di modo che l'intero processo di controllo è realizzato dal software, per rendere l'intero sistema di controllo più semplice e più affidabile.

Monitoraggio e sistema di visualizzazione

Il monitoraggio ed il sistema di visualizzazione intelligenti è fatto domanda per il funzionamento flessibile dei dispositivi, con i parametri dell'operazione e la condizione di lavoro visualizzati chiaramente, la funzione di auto-diagnosi dell'errore ed interfaccia della telecomunicazione per la comunicazione in tempo reale con il computer host.

Sistema di controllo unico del gruppo

SIKES è il primo produttore di APF in Cina che combina sia la tecnologia attiva che la tecnologia passiva per realizzare un sistema di controllo intelligente facendo uso del modulo attivo per controllare la commutazione del modulo passivo, vale a dire un sistema integrato di controllo, accertarsi dell'impiego affidabile delle attrezzature nella maggior parte della misura.

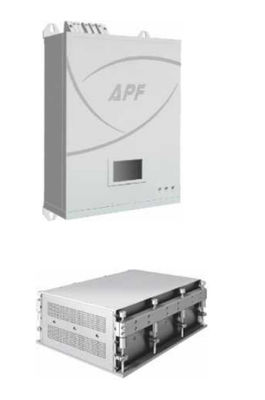

Pannello di APF del filtro 480a da Active Power per la compensazione dinamica delle armoniche 1

Descrizione	Serie di APF	Serie APF4
Singola capacità del modulo	25A, 50A, 100A
Capacità della macchina completa	100A, 150A, 200A, 250A, 300A, 400A, 500A
Tensione di alimentazione elettrica	400x (l±20%) V o 660x (l±20%) V
Frequenza dell'alimentazione elettrica	50x (l±10%) hertz
Il numero delle armoniche può essere filtratoe	2 volte times~61 (eliminare tutte le armoniche o le armoniche specificate)
Regolazione di filtrazione di numero	La singola regolazione per ogni onda armonica è permessa
Efficienza	Raggiungimento del fino a 98%
Linea neutrale capacità di filtraggio	—	Una - tre volte della linea di fase corrente dell'armonica
Tempo di reazione totale	£10ms
Modo della compensazione	Compensazione armonica, compensazione di potere reattivo o compensazione e del compensazione di potere reattivo armonica condotta simultaneamente
Capacità di operazione parallela	Fino a 10 insiemi delle macchine complete
Perdita di potenza attiva	capacità di potenza nominale di 3%
Funzione dell'esposizione (interfaccia utente)	1. Potere; fattore di potenza; tensione e valore corrente, tasso corrente totale di distorsione, diagramma di spettro, forma d'onda corrente Carichi il valore della corrente d'uscita del filtro e del valore corrente 3. Regolazione di modo di funzionamento, regolazione asciutta di nodo, informazioni di errore ed indagine di tempo di operazione
Metodo di protezione	Sovratensione introdotta, dislocazione di fase dell'input/perdita, sovracorrente, sovratensione di surriscaldamento/sotto-tensione di sbarra collettrice di corrente continua e protezione di limitazione corrente automatica di sovraccarico
Modo di raffreddamento	Raffreddamento ad aria forzata
Grado di protezione	IP20/IP52, (il più alta classe della protezione può essere personalizzata)
Colore	RAL7035
Direzione della linea ricevuta	Ownwa rd di pwa rd/d di U
Ambiente dell'installazione	Installazione dell'interno; l'altitudine raccomandata per installazione non supererà 1000m (uso con capacità riduttrice per elevata altitudine)
Dimensioni WxDxH (millimetri)	Modulo: 442x425x88 (25A), 440x609x222 (50A, 100A) FCL: 800x800x2200
Peso del modulo	10kg (25A), 30kg (50A), 40kg (100A)
Temperatura ambiente	Temperatura di funzionamento: temperatura di stoccaggio di -25°C~50°C (uso con capacità riduttrice per il più alta temperatura ambiente): -40°C~60°C
Comunicazione	Funzione a distanza di comunicazione di Ethernet RS485 (facoltativa) e software superiore del monitoraggio del computer (facoltativo)
Campo di applicazione	Si è applicato al sistema a griglia di potere con equilibrio trifase neutrale nel campo industriale e può filtrare le armoniche diverse da zero di sequenza e compensare il potere reattivo	Si è applicato ai sistemi trifasi con le linee neutrali e può filtrare le armoniche che attraversano le linee di fase e le linee neutrali allo stesso tempo
