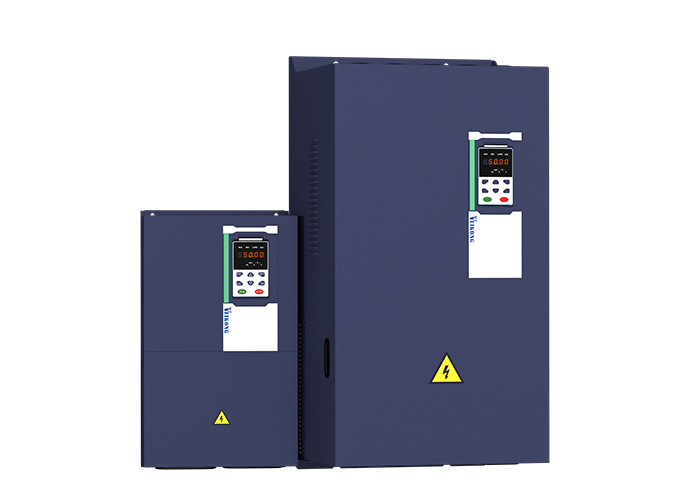

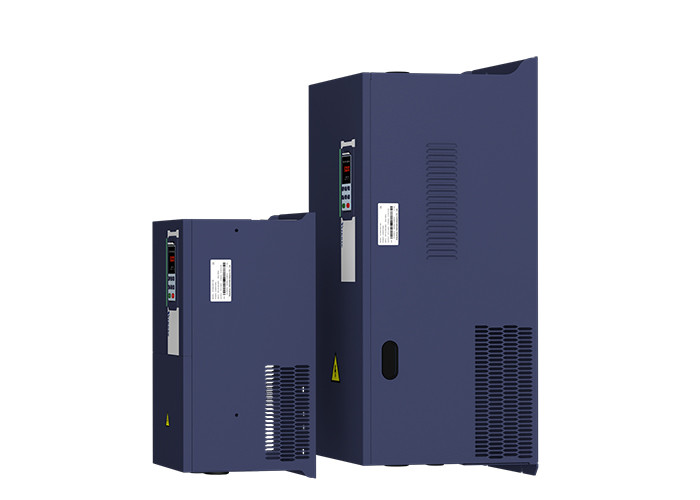

Convertitore di frequenza di 45KW 55KW 75KW Vfd per l'attrezzatura di automazione

Oggetto

Specifiation

Input

Tensione in ingresso

1phase/3phase 220V: 200V~240V

3 fase 380V-480V: 380V~480V

Gamma di fluttuazione permessa di tensione

-15%~10%

Frequenza introdotta

50Hz/60Hz, fluttuazione meno di 5%

Uscita

Tensione in uscita

3phase: tensione 0~input

Capacità di sovraccarico

Applicazione per tutti gli usi: 60S per 150% della corrente nominale

Applicazione leggera del carico: 60S per 120% della corrente nominale

Controllo

Modo di controllo

Controllo di V/f

Controllo di vettore di cambiamento continuo di Sensorless senza carta della PAGINA (SVC)

Controllo di vettore di cambiamento continuo di velocità del sensore con la carta della PAGINA (VC)

Modo operativo

Controllo di velocità, controllo di coppia di torsione (SVC e VC)

Gamma di velocità

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

Accuratezza di controllo di velocità

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)

Risposta di velocità

5Hz (V/f)

20Hz (SVC)

50Hz (VC)

gamma di frequenza

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)

Risoluzione introdotta di frequenza

Regolazione di Digital: 0,01 hertz

Regolazione analogica: frequenza massima x 0,1%

Coppia di torsione di partenza

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)

Accuratezza di controllo di coppia di torsione

SVC: all'interno di 5Hz10%, superiore a 5Hz5%

VC: 3,0%

Curva di V/f

V / tipo della curva di f: linea retta, multipunto, funzione di potenza, separazione f/di V;

Supporto di spinta di coppia di torsione: Spinta automatica di coppia di torsione (prestabilire), spinta manuale di coppia di torsione

Frequenza che dà rampa

Supporto lineare ed accelerazione e decelerazione di curva ad S;

4 gruppi di tempo di decelerazione e di accelerazione, campo di regolazione 0.00s ~ 60000s

Controllo di tensione della sbarra collettrice di corrente continua

Controllo della stalla di sovratensione: limiti la produzione di energia del motore regolando la frequenza dell'uscita per evitare saltare l'errore di tensione;

Controllo della stalla di Undervoltage: controlli il consumo di energia del motore regolando la frequenza dell'uscita per evitare il guasto della deviazione della rotta

Controllo di VdcMax: Limiti la quantità di potere generata dal motore regolando la frequenza dell'uscita per evitare il viaggio di sovratensione;

Controllo di VdcMin: Controlli il consumo di energia del motore regolando la frequenza dell'uscita, per evitare l'errore di undervoltage di salto

Frequenza portante

1kHz~12kHz (varia secondo il tipo)

Metodo di partenza

Inizio diretto (può essere il freno sovrapposto di CC); inizio d'inseguimento di velocità

Metodo di arresto

Fermata di decelerazione (può essere la CC sovrapposta che frena); libero di fermarsi

Funzione di Maincontrol

Pareggi il controllo, controllo di abbassamento, l'operazione delle fino a 16 velocità, l'evitare pericoloso della velocità, l'operazione di frequenza dell'oscillazione, accelerazione e commutazione di tempo di decelerazione, la separazione di VF, sopra l'eccitazione che frena, controllo di PID di processo, dorma e funzione di sveglia, logica semplice incorporata dello SpA, terminali virtuali di uscita ed introdotta, unità di ritardo incorporata, unità incorporata di confronto ed unità di logica, backup di parametro e recupero, l'annotazione perfetta dell'errore, la risistemazione di errore, due gruppi di motore che parametersfreeswitching, i collegamenti dell'uscita dello scambio del software, SU/GIÙ dei terminali

Funzione

Tastiera

Tastiera del LED Digital e tastiera LCD (opzione)

Comunicazione

Norma:

Comunicazione di MODBUS

PUÒ APRIRSI E PROFINET (IN VIA DI SVILUPPO)

Carta della PAGINA

Carta di interfaccia incrementale del codificatore (uscita differenziale e collettore aperto), carta del trasformatore rotante

Terminale introdotto

Norma:

5 terminali dell'input digitale, uno di cui sostiene l'input ad alta velocità di impulso fino a 50kHz;

2 terminali dell'entrata analogica, supporto 0 ~ input o 0 di tensione 10V ~ input corrente 20mA;

Carta di opzione:

4 terminali dell'input digitale

2 input di tensione dell'entrata analogica terminals.support-10V-+10V

Terminale di uscita

norma:

1 terminale di uscita digitale;

1 terminale di uscita ad alta velocità di impulso (tipo aperto) del collettore, supporto 0 ~ uscita del segnale dell'onda quadra 50kHz;

1 terminale di uscita del relè (il secondo relè è un'opzione)

2 terminali di uscita analogica, supporto 0 ~ uscita corrente 20mA o 0 ~ uscita di tensione 10V;

Carta di opzione: 4 terminali di uscita digitale

Protezione

Riferisca al capitolo 6" risoluzione dei problemi e contromisure» per la funzione della protezione

Ambiente

Posizione dell'installazione

Dell'interno, nessun luce solare diretta, polvere, gas corrosivo, gas combustibile, fumo dell'olio, vapore, gocciolamento o sale.

Altitudine

0-3000m.inverter sarà ridotto le imposte su se l'altitudine più alta corrente della potenza nominale e di than1000m ridurrà di 1% se aumento di altitudine di 100m

Temperatura ambiente

-10°C~ +40°C, diminuzione corrente (ridotto le imposte su se la temperatura ambiente è fra 40°C e 50°C) della potenza nominale massima 50°C entro 1,5% se aumento di temperatura da 1°C

Umidità

Di meno che 95%RH, senza condensare

Vibrazione

Meno di 5,9 m/s2 (0,6 g)

Temperatura di stoccaggio

-20°C ~ +60°C

Altri

Installazione

A gabinetto fissato al muro e controllato a pavimento, transmurale

Livello di protezione

IP20

metodo di raffreddamento

Raffreddamento ad aria forzata

Contabilità elettromagnetica

CE ROHS

Filtro interno da contabilità elettromagnetica

Aderisce a EN61800-3

Categoria C3

terzo ambiente
