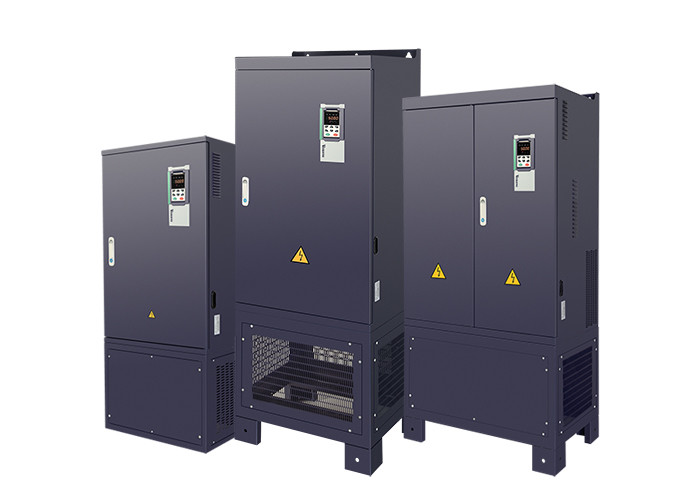

Azionamento termico 400KW 450KW 500KW di CA di IGBT contabilità elettromagnetica VFD per le macchine di automazione
  • IGBT Thermal EMC VFD AC Drive 400KW 450KW 500KW For Automation Machines
Luogo di origine La Cina
Marca VEIKONG
Certificazione CE
Numero di modello VFD500
Quantità di ordine minimo 1
Prezzo Negotiable
Imballaggi particolari Cartone e scatola di legno
Tempi di consegna i 3 giorni, dipendono dalla quantità di ordine
Termini di pagamento Western Union, T/T, L/C, D/A, D/P, Paypal
Capacità di alimentazione 15000 pezzi al mese
Dettagli
Nome di prodotto Azionamento VFD di CA di 400KW 450KW 500KW Modo di controllo V/F, SVC, VC, ecc
Range di modello 0.75KW-710KW Frequenza dell'uscita 50HZ, 60HZ
Corrente d'uscita Dipenda dai modelli Colore Blu
Evidenziare

Azionamento termico di CA di IGBT VFD

,

Azionamento di CA di contabilità elettromagnetica VFD

,

Azionamento variabile di frequenza di 500KW SVC
Descrizione di prodotto

Lavoro dell'azionamento VFD di CA di 400KW 450KW 500KW per le grandi macchine di automazione del motore







Caratteristiche di prestazione

  • Algoritmo di controllo motorio avanzato
  •
  • Controllo di vettore del ciclo aperto di rendimento elevato
  •
  • V/F ottimale e modo di controllo di vettore
  •
  • Controllo eccellente del pendio della rampa
  •
  • Autotune veloce (meno di un minuto)
  •
  • Sovraccarico: 150% potenza nominale corrente, un minuto



Caratteristiche di hardware



  • CPU doppio che elabora, controllo più preciso
  •
  • Facendo uso di ultima generazione IGBT
  •
  • 0.4k~22kW con l'unità di freno interna standard
  •
  • Il filtro da contabilità elettromagnetica C3 con progettazione di punto di rottura, conveniente interni per accesso e la sconnessione, incontrano differente
  •
  • Processo di rivestimento di PCBA, adattabilità dell'ambiente di aumento
  •
  • Terminali di controllo unici: commutatore elettronico semplice messo per completare la conversione fra la fonte ed il lavandino di terminali dell'ingresso/uscita
  •
  • Fornisca di rimandi sciolto (corrente), il viaggio o non potrebbe essere selezionato
  •
  • Progettazione termica di IGBT
  •
  • Progettazione senza fili del blocchetto del fan, facili sostituire o mantenere
  •
  • Il fan ausiliario di collegamento rende l'azionamento adatto peggio ad ambiente



Caratteristiche tecniche



Oggetto Specificazione
Input Tensione in ingresso

1phase/3phase 220V: 200V~240V

3 fase 380V-480V: 380V~480V
Gamma di fluttuazione permessa di tensione -15%~10%
Frequenza introdotta 50Hz/60Hz, fluttuazione meno di 5%
Uscita Tensione in uscita 3phase: tensione 0~input
Capacità di sovraccarico

Applicazione per tutti gli usi: 60S per 150% della corrente nominale

Applicazione leggera del carico: 60S per 120% della corrente nominale
Controllo Modo di controllo

Controllo di V/f

Controllo di vettore di cambiamento continuo di Sensorless senza carta della PAGINA (SVC)

Controllo di vettore di cambiamento continuo di velocità del sensore con la carta della PAGINA (VC)
Modo operativo Controllo di velocità, controllo di coppia di torsione (SVC e VC)
Gamma di velocità

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)
Accuratezza di controllo di velocità

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)
Risposta di velocità

5Hz (V/f)

20Hz (SVC)

50Hz (VC)
Gamma di frequenza

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)
Risoluzione introdotta di frequenza

Regolazione di Digital: 0,01 hertz

Regolazione analogica: frequenza massima x 0,1%
Coppia di torsione di partenza

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)
Accuratezza di controllo di coppia di torsione

SVC: all'interno di 5Hz10%, superiore a 5Hz5%

VC: 3,0%
Curva di V/f

V / tipo della curva di f: linea retta, multi punto, funzione di potenza, separazione f/di V;

Supporto di spinta di coppia di torsione: Spinta automatica di coppia di torsione (prestabilire), spinta manuale di coppia di torsione
Frequenza che dà rampa

Supporto lineare ed accelerazione e decelerazione di curva ad S;

4 gruppi di tempo di decelerazione e di accelerazione, campo di regolazione 0.00s ~ 60000s
Controllo di tensione della sbarra collettrice di corrente continua

Controllo della stalla di sovratensione: limiti la produzione di energia del motore regolando la frequenza dell'uscita per evitare saltare l'errore di tensione;



controllo della stalla di Sotto-tensione: controlli il consumo di energia del motore regolando la frequenza dell'uscita per evitare il guasto della deviazione della rotta



Controllo di VdcMax: Limiti la quantità di potere generata dal motore regolando la frequenza dell'uscita per evitare il viaggio di sovratensione;

VCC di controllo minimo: Controlli il consumo di energia del motore regolando la frequenza dell'uscita, per evitare l'errore di sotto-tensione di salto
Frequenza portante 1kHz~12kHz (varia secondo il tipo)
Metodo di partenza Inizio diretto (può essere il freno sovrapposto di CC); inizio d'inseguimento di velocità
Metodo di arresto Fermata di decelerazione (può essere la CC sovrapposta che frena); libero di fermarsi
Funzione di controllo principale Pareggi il controllo, controllo di abbassamento, l'operazione delle fino a 16 velocità, l'evitare pericoloso della velocità, l'operazione di frequenza dell'oscillazione, accelerazione e commutazione di tempo di decelerazione, la separazione di VF, sopra l'eccitazione che frena, controllo di PID di processo, dorma e funzione di sveglia, logica semplice incorporata dello SpA, terminali virtuali di uscita ed introdotta, unità di ritardo incorporata, unità incorporata di confronto ed unità di logica, backup di parametro e recupero, l'annotazione perfetta dell'errore, la risistemazione di errore, due gruppi di motore che parametersfreeswitching, i collegamenti dell'uscita dello scambio del software, SU/GIÙ dei terminali
Funzione Tastiera Tastiera del LED Digital e tastiera LCD (opzione)
Comunicazione

Norma:

Comunicazione di MODBUS

PUÒ APRIRSI E PROFINET (IN VIA DI SVILUPPO)
Carta della PAGINA Carta di interfaccia incrementale del codificatore (uscita differenziale e collettore aperto), carta del trasformatore rotante
Terminale introdotto

Norma:

5 terminali dell'input digitale, uno di cui sostiene l'input ad alta velocità di impulso fino a 50kHz;

2 terminali dell'entrata analogica, supporto 0 ~ input o 0 di tensione 10V ~ input corrente 20mA;

Carta di opzione:

4 terminali dell'input digitale

2 input di tensione dell'entrata analogica terminals.support-10V-+10V
Terminale di uscita

norma:

1 terminale di uscita digitale;

1 terminale di uscita ad alta velocità di impulso (tipo aperto) del collettore, supporto 0 ~ uscita del segnale dell'onda quadra 50kHz;

1 terminale di uscita del relè (il secondo relè è un'opzione)

2 terminali di uscita analogica, supporto 0 ~ uscita corrente 20mA o 0 ~ uscita di tensione 10V;

Carta di opzione: 4 terminali di uscita digitale
Protezione Riferisca al capitolo 6" risoluzione dei problemi e contromisure» per la funzione della protezione
Ambiente Posizione dell'installazione Dell'interno, nessun luce solare diretta, polvere, gas corrosivo, gas combustibile, fumo dell'olio, vapore, gocciolamento o sale.
Altitudine 0-3000m.inverter sarà ridotto le imposte su se l'altitudine più alta corrente della potenza nominale e di than1000m ridurrà di 1% se aumento di altitudine di 100m
Temperatura ambiente -10°C~ +40°C, diminuzione corrente (ridotto le imposte su se la temperatura ambiente è fra 40°C e 50°C) della potenza nominale massima 50°C entro 1,5% se aumento di temperatura da 1°C
Umidità Di meno che 95%RH, senza condensare
Vibrazione Meno di 5,9 m/s2 (0,6 g)
Temperatura di stoccaggio -20°C ~ +60°C
Altri Installazione A gabinetto fissato al muro e controllato a pavimento, transmurale
Livello di protezione IP20
metodo di raffreddamento Raffreddamento ad aria forzata
Contabilità elettromagnetica CE ROHS

Filtro interno da contabilità elettromagnetica

Aderisce a EN61800-3

Categoria C3

terzo ambiente





Range di modello



Modello

Potenza installata

(KVA)

Corrente di ingresso

(A)

 Corrente d'uscita (A)

Motore adattabile

(Chilowatt)

 DIMENSIONE Unità di freno
Onere gravoso Carico leggero
Trifase: 380-480V, 50/60Hz
VFD500-R75GT4B 1,5 3,4 2,5 4,2 0,75 DIMENSIONE A Interno
VFD500-1R5GT4B 3 5 4,2 5,6 1,5
VFD500-2R2GT4B 4 5,8 5,6 9,4 2,2
VFD500-4R0G/5R5PT4B 5,9 10,5 9,4 13,0 3,7
VFD500-5R5G/7R5PT4B 8,9 14,6 13,0 17,0 5,5 DIMENSIONE B
VFD500-7R5G/011PT4B 11 20,5 17,0 23,0 7,5
VFD500-011G/015PT4B 17 26,0 25,0 31,0 11 DIMENSIONE C Interno
VFD500-015G/018PT4B 21 35,0 32,0 37,0 15
VFD500-018G/022PT4B 24 38,5 37,0 45,0 18,5 DIMENSIONE D
VFD500-022G/030PT4B 30 46,5 45,0 57,0 22
VFD500-030G/037PT4 40 62,0 60,0 75,0 30 DIMENSIONE E opzione
VFD500-037G/045PT4 50 76,0 75,0 87,0 37
VFD500-045G/055PT4 60 92,0 90,0 110,0 45 DIMENSIONE F
VFD500-055G/075PT4 75 113,0 110,0 135,0 55
VFD500-075G/090PT4 104 157,0 152,0 165,0 75 DIMENSIONE G
VFD500-090G/110PT4 112 170,0 176,0 210,0 90 Esterno
VFD500-110G/132PT4 145 220,0 210,0 253,0 110 DIMENSIONE H
VFD500-132G/160PT4 170 258,0 253,0 304,0 132 DIMENSIONE I
VFD500-160G/185PT4 210 320,0 304,0 360,0 160
VFD500-185G/200PT4 245 372,0 360,0 380,0 185 DIMENSIONE J
VFD500-200G/220PT4 250 380,0 380,0 426,0 200
VFD500-220G/250PT4 280 425,0 426,0 465,0 220 DIMENSIONE K
VFD500-250G/280PT4 315 479,0 465,0 520,0 250
VFD500-280G/315PT4 350 532,0 520,0 585,0 280 DIMENSIONE L
VFD500-315G/355PT4 385 585,0 585,0 650,0 315
VFD500-355G/400PT4 420 638,0 650,0 725,0 355 DIMENSIONE M.
VFD500-400G/450PT4 470 714,0 725,0 820,0 400
VFD500-450G/500PT4 530 800,0 820,0 / 450 DIMENSIONE N
VFD500-500G/560PT4 580 880,0 900,0 / 500
VFD500-560G/630PT4 630 950,0 980,0 / 560 DIMENSIONE O
VFD500-630GT4 710 1080 1120. / 630 DIMENSIONE O
VFD500-710GT4 790 1200 1260 / 710 DIMENSIONE O
Monofase: 220V, 50/60HZ
VFD500-R40GS2 1,3 6,0 3,2 5,6 0,4 DIMENSIONE A Insito
VFD500-R75GS2 2,4 11,0 5,6 8,0 0,75 DIMENSIONE A
VFD500-1R5GS2 3,5 15,0 8,0 10,6 1,5 DIMENSIONE A
VFD500-2R2GS2 5,5 25,0 10,6 14,0 2,2 DIMENSIONE A
VFD500-4R0GS2 7,7 35,0 17,0 23,0 4,0 DIMENSIONE B
VFD500-5R5GS2 8,9 53,0 25,0 31,0 5,5 DIMENSIONE C
VFD500-7R5GS2 11 67,0 32,0 37,0 7,5 DIMENSIONE C


Applicazione del prodotto



Azionamento termico 400KW 450KW 500KW di CA di IGBT contabilità elettromagnetica VFD per le macchine di automazione 0



Azionamento termico 400KW 450KW 500KW di CA di IGBT contabilità elettromagnetica VFD per le macchine di automazione 1



Azionamento termico 400KW 450KW 500KW di CA di IGBT contabilità elettromagnetica VFD per le macchine di automazione 2
