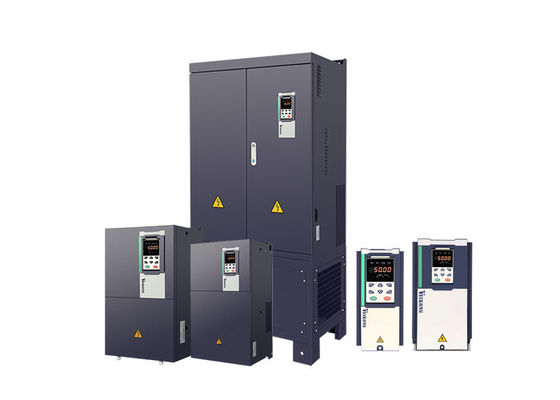

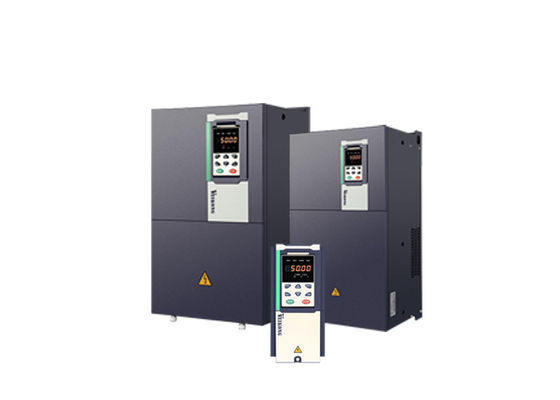

azionamento 15HP 25HP 30HP contabilità elettromagnetica C3 di CA dell'invertitore di frequenza 480Vac con controllo di vettore

Monofase/trifase 220V:200V～240V

Trifase 380 V-480 V: 380 V ~ 480 V

Applicazione generica: 60S per il 150% della corrente nominale

Applicazione con carico leggero: 60S per il 120% della corrente nominale

Controllo V/f

Controllo vettoriale di flusso sensorless senza scheda PG (SVC)

Controllo vettoriale di flusso della velocità del sensore con scheda PG (VC)

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

±0,5% (V/f)

±0,2% (SVC)

±0,02% (VC)

5Hz(V/f)

20 Hz (SVC)

50Hz(VC)

0.00～600.00Hz(V/f)

0.00～200.00Hz(SVC)

0.00～400.00Hz(VC)

Impostazione digitale: 0,01 Hz

Impostazione analogica: frequenza massima x 0,1%

150%/0,5Hz(V/f)

180%/0,25Hz(SVC)

200%/0Hz(VC)

SVC: entro 5Hz10%, sopra 5Hz5%

CV: 3,0%

Tipo di curva V/f: linea retta, multipunto, funzione di potenza, separazione V/f;

Supporto del boost di coppia: boost di coppia automatico (impostazione di fabbrica), boost di coppia manuale

Supporta l'accelerazione e la decelerazione della curva lineare e S;

4 gruppi di tempi di accelerazione e decelerazione, intervallo di impostazione 0,00 s ~ 60000 s

Controllo di stallo da sovratensione: limitare la generazione di potenza del motore regolando la frequenza di uscita per evitare di saltare il guasto di tensione;

Controllo di stallo sottotensione: controlla il consumo energetico del motore regolando la frequenza di uscita per evitare guasti di imbardata

Controllo VdcMax: limitare la quantità di potenza generata dal motore regolando la frequenza di uscita per evitare l'intervento per sovratensione;

Controllo Vdc Min: controlla il consumo energetico del motore regolando la frequenza di uscita, per evitare guasti dovuti a sottotensione

Standard:

Comunicazione MODBUS

PUÒ APRIRE E PROFINET (IN SVILUPPO)

Standard:

5 terminali di ingresso digitale, uno dei quali supporta l'ingresso di impulsi ad alta velocità fino a 50kHz;

2 terminali di ingresso analogico, supporto ingresso tensione 0 ~ 10 V o ingresso corrente 0 ~ 20 mA;

Carta opzionale:

4 terminali di ingresso digitale

2 terminali di ingresso analogico. Ingresso di tensione 10V-+10V

standard:

1 terminale di uscita digitale;

1 terminale di uscita a impulsi ad alta velocità (tipo a collettore aperto), supporta l'uscita del segnale a onda quadra 0 ~ 50kHz;

1 terminale di uscita relè (il secondo relè è un'opzione)

2 terminali di uscita analogici, supportano l'uscita di corrente 0 ~ 20 mA o l'uscita di tensione 0 ~ 10 V;

Scheda opzionale: 4 terminali di uscita digitale

Filtro EMC interno

Conforme a EN61800-3

Categoria C3

3^rdAmbiente

Capacità di potenza

(KVA)

Corrente in ingresso

(UN)

Motore adattabile

(chilowatt)
