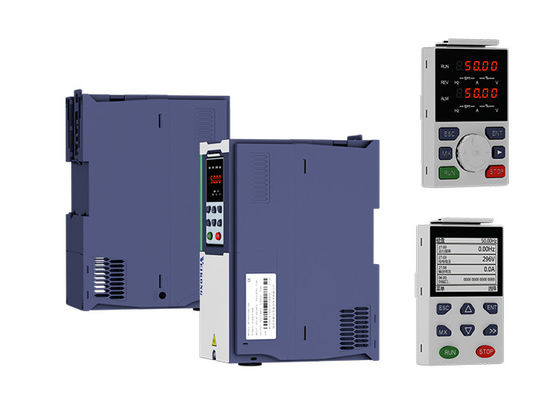

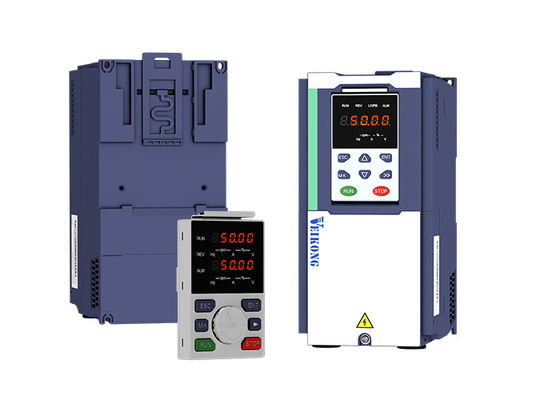

Azionamento variabile di frequenza del motore VFD di 4KW 5hp per l'attrezzatura del motore a corrente alternata

Oggetto

Specificazione

Input

Tensione in ingresso

1phase/3phase 220V: 200V~240V

3 fase 380V-480V: 380V~480V

Gamma di fluttuazione permessa di tensione

-15%~10%

Frequenza introdotta

50Hz/60Hz, fluttuazione meno di 5%

Uscita

Tensione in uscita

3phase: tensione 0~input

Capacità di sovraccarico

Applicazione per tutti gli usi: 60S per 150% della corrente nominale

Applicazione leggera del carico: 60S per 120% della corrente nominale

Controllo

Modo di controllo

Controllo di V/f

Controllo di vettore di cambiamento continuo di Sensorless senza carta della PAGINA (SVC)

Controllo di vettore di cambiamento continuo di velocità del sensore con la carta della PAGINA (VC)

Modo operativo

Controllo di velocità, controllo di coppia di torsione (SVC e VC)

Gamma di velocità

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

Accuratezza di controllo di velocità

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)

Risposta di velocità

5Hz (V/f)

20Hz (SVC)

50Hz (VC)

Gamma di frequenza

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)

Risoluzione introdotta di frequenza

Regolazione di Digital: 0,01 hertz

Regolazione analogica: frequenza massima x 0,1%

Coppia di torsione di partenza

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)

Accuratezza di controllo di coppia di torsione

SVC: all'interno di 5Hz10%, superiore a 5Hz5%

VC: 3,0%

Curva di V/f

V / tipo della curva di f: linea retta, multi punto, funzione di potenza, separazione f/di V;

Supporto di spinta di coppia di torsione: Spinta automatica di coppia di torsione (prestabilire), spinta manuale di coppia di torsione

Frequenza che dà rampa

Supporto lineare ed accelerazione e decelerazione di curva ad S;

4 gruppi di tempo di decelerazione e di accelerazione, campo di regolazione 0.00s ~ 60000s

Controllo di tensione della sbarra collettrice di corrente continua

Controllo della stalla di sovratensione: limiti la produzione di energia del motore regolando la frequenza dell'uscita per evitare saltare l'errore di tensione;

controllo della stalla di Sotto-tensione: controlli il consumo di energia del motore regolando la frequenza dell'uscita per evitare il guasto della deviazione della rotta

Controllo di VdcMax: Limiti la quantità di potere generata dal motore regolando la frequenza dell'uscita per evitare il viaggio di sovratensione;

VCC di controllo minimo: Controlli il consumo di energia del motore regolando la frequenza dell'uscita, per evitare l'errore di sotto-tensione di salto

Frequenza portante

1kHz~12kHz (varia secondo il tipo)

Metodo di partenza

Inizio diretto (può essere il freno sovrapposto di CC); inizio d'inseguimento di velocità

Metodo di arresto

Fermata di decelerazione (può essere la CC sovrapposta che frena); libero di fermarsi

Funzione di controllo principale

Pareggi il controllo, controllo di abbassamento, l'operazione delle fino a 16 velocità, l'evitare pericoloso della velocità, l'operazione di frequenza dell'oscillazione, accelerazione e commutazione di tempo di decelerazione, la separazione di VF, sopra l'eccitazione che frena, controllo di PID di processo, dorma e funzione di sveglia, logica semplice incorporata dello SpA, terminali virtuali di uscita ed introdotta, unità di ritardo incorporata, unità incorporata di confronto ed unità di logica, backup di parametro e recupero, l'annotazione perfetta dell'errore, la risistemazione di errore, due gruppi di motore che parametersfreeswitching, i collegamenti dell'uscita dello scambio del software, SU/GIÙ dei terminali

Funzione

Tastiera

Tastiera del LED Digital e tastiera LCD (opzione)

Comunicazione

Norma:

Comunicazione di MODBUS

PUÒ APRIRSI E PROFINET (IN VIA DI SVILUPPO)

Carta della PAGINA

Carta di interfaccia incrementale del codificatore (uscita differenziale e collettore aperto), carta del trasformatore rotante

Terminale introdotto

Norma:

5 terminali dell'input digitale, uno di cui sostiene l'input ad alta velocità di impulso fino a 50kHz;

2 terminali dell'entrata analogica, supporto 0 ~ input o 0 di tensione 10V ~ input corrente 20mA;

Carta di opzione:

4 terminali dell'input digitale

2 input di tensione dell'entrata analogica terminals.support-10V-+10V

Terminale di uscita

norma:

1 terminale di uscita digitale;

1 terminale di uscita ad alta velocità di impulso (tipo aperto) del collettore, supporto 0 ~ uscita del segnale dell'onda quadra 50kHz;

1 terminale di uscita del relè (il secondo relè è un'opzione)

2 terminali di uscita analogica, supporto 0 ~ uscita corrente 20mA o 0 ~ uscita di tensione 10V;

Carta di opzione: 4 terminali di uscita digitale

Protezione

Riferisca al capitolo 6" risoluzione dei problemi e contromisure» per la funzione della protezione

Ambiente

Posizione dell'installazione

Dell'interno, nessun luce solare diretta, polvere, gas corrosivo, gas combustibile, fumo dell'olio, vapore, gocciolamento o sale.

Altitudine

0-3000m.inverter sarà ridotto le imposte su se l'altitudine più alta corrente della potenza nominale e di than1000m ridurrà di 1% se aumento di altitudine di 100m

Temperatura ambiente

-10°C~ +40°C, diminuzione corrente (ridotto le imposte su se la temperatura ambiente è fra 40°C e 50°C) della potenza nominale massima 50°C entro 1,5% se aumento di temperatura da 1°C

Umidità

Di meno che 95%RH, senza condensare

Vibrazione

Meno di 5,9 m/s2 (0,6 g)

Temperatura di stoccaggio

-20°C ~ +60°C

Altri

Installazione

A gabinetto fissato al muro e controllato a pavimento, transmurale

Livello di protezione

IP20

metodo di raffreddamento

Raffreddamento ad aria forzata

Contabilità elettromagnetica

CE ROHS

Filtro interno da contabilità elettromagnetica

Aderisce a EN61800-3

Categoria C3

terzo ambiente

Modello

Potenza installata

(KVA)

Corrente di ingresso

(A)

Corrente d'uscita (A)

Motore adattabile

(Chilowatt)

DIMENSIONE

Unità di freno

Onere gravoso

Carico leggero

Trifase: 380-480V, 50/60Hz

VFD500-R75GT4B

1,5

3,4

2,5

4,2

0,75

DIMENSIONE A

Interno

VFD500-1R5GT4B

3

5

4,2

5,6

1,5

VFD500-2R2GT4B

4

5,8

5,6

9,4

2,2

VFD500-4R0G/5R5PT4B

5,9

10,5

9,4

13,0

3,7

VFD500-5R5G/7R5PT4B

8,9

14,6

13,0

17,0

5,5

DIMENSIONE B

VFD500-7R5G/011PT4B

11

20,5

17,0

23,0

7,5

VFD500-011G/015PT4B

17

26,0

25,0

31,0

11

DIMENSIONE C

Interno

VFD500-015G/018PT4B

21

35,0

32,0

37,0

15

VFD500-018G/022PT4B

24

38,5

37,0

45,0

18,5

DIMENSIONE D

VFD500-022G/030PT4B

30

46,5

45,0

57,0

22

VFD500-030G/037PT4

40

62,0

60,0

75,0

30

DIMENSIONE E

opzione

VFD500-037G/045PT4

50

76,0

75,0

87,0

37

VFD500-045G/055PT4

60

92,0

90,0

110,0

45

DIMENSIONE F

VFD500-055G/075PT4

75

113,0

110,0

135,0

55

VFD500-075G/090PT4

104

157,0

152,0

165,0

75

DIMENSIONE G

VFD500-090G/110PT4

112

170,0

176,0

210,0

90

Esterno

VFD500-110G/132PT4

145

220,0

210,0

253,0

110

DIMENSIONE H

VFD500-132G/160PT4

170

258,0

253,0

304,0

132

DIMENSIONE I

VFD500-160G/185PT4

210

320,0

304,0

360,0

160

VFD500-185G/200PT4

245

372,0

360,0

380,0

185

DIMENSIONE J

VFD500-200G/220PT4

250

380,0

380,0

426,0

200

VFD500-220G/250PT4

280

425,0

426,0

465,0

220

DIMENSIONE K

VFD500-250G/280PT4

315

479,0

465,0

520,0

250

VFD500-280G/315PT4

350

532,0

520,0

585,0

280

DIMENSIONE L

VFD500-315G/355PT4

385

585,0

585,0

650,0

315

VFD500-355G/400PT4

420

638,0

650,0

725,0

355

DIMENSIONE M.

VFD500-400G/450PT4

470

714,0

725,0

820,0

400

VFD500-450G/500PT4

530

800,0

820,0

/

450

DIMENSIONE N

VFD500-500G/560PT4

580

880,0

900,0

/

500

VFD500-560G/630PT4

630

950,0

980,0

/

560

DIMENSIONE O

VFD500-630GT4

710

1080

1120.

/

630

DIMENSIONE O

VFD500-710GT4

790

1200

1260

/

710

DIMENSIONE O

Monofase: 220V, 50/60HZ

VFD500-R40GS2

1,3

6,0

3,2

5,6

0,4

DIMENSIONE A

Insito

VFD500-R75GS2

2,4

11,0

5,6

8,0

0,75

DIMENSIONE A

VFD500-1R5GS2

3,5

15,0

8,0

10,6

1,5

DIMENSIONE A

VFD500-2R2GS2

5,5

25,0

10,6

14,0

2,2

DIMENSIONE A

VFD500-4R0GS2

7,7

35,0

17,0

23,0

4,0

DIMENSIONE B

VFD500-5R5GS2

8,9

53,0

25,0

31,0

5,5

DIMENSIONE C

VFD500-7R5GS2

11

67,0

32,0

37,0

7,5

DIMENSIONE C
