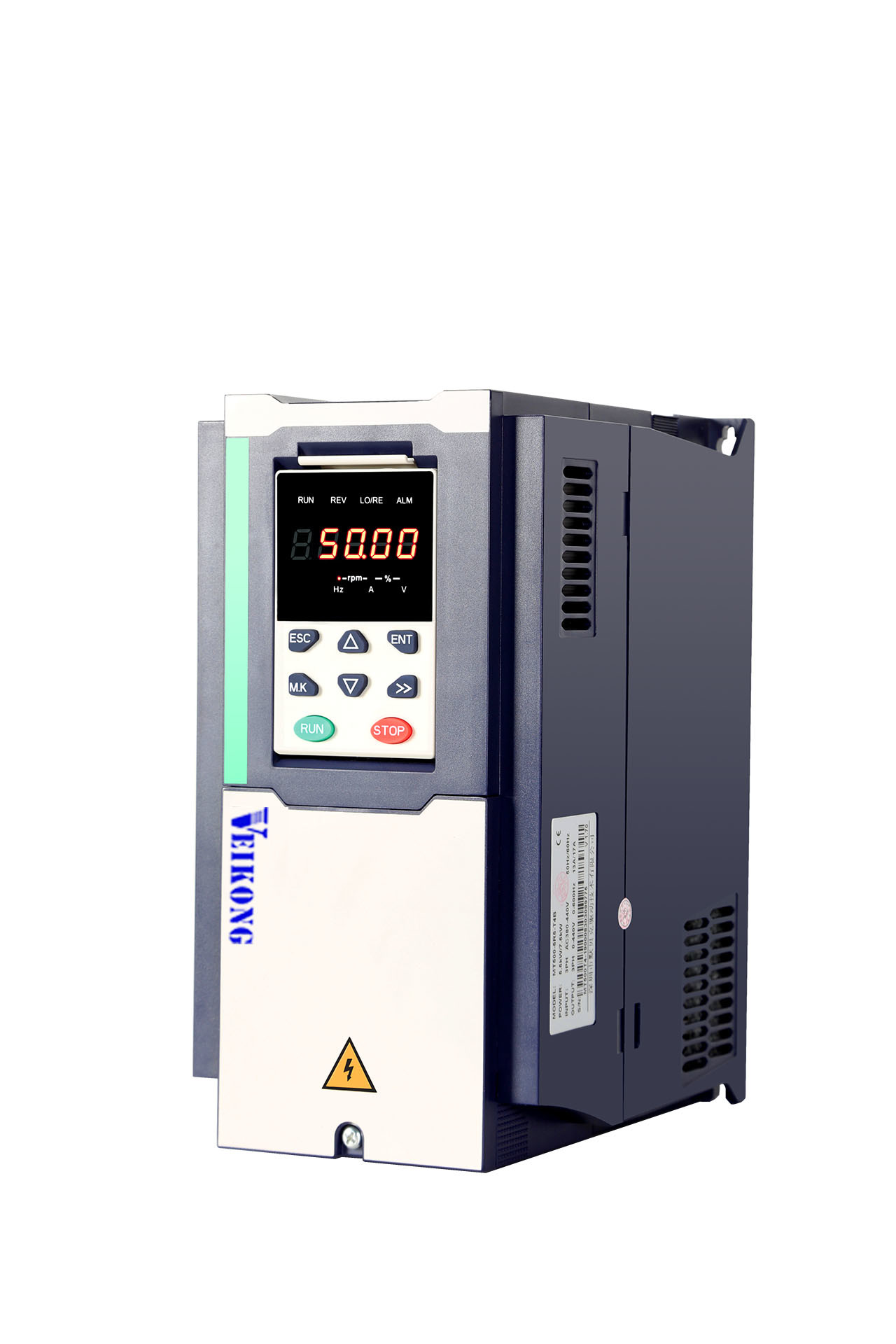

Controllo di vettore variabile dell'azionamento di frequenza di IP65 22kw 30hp VFD
| Luogo di origine | La CINA |
|---|---|
| Marca | VEIKONG |
| Certificazione | CE, ROHS |
| Numero di modello | VFD500-022G/030GT4B |
| Quantità di ordine minimo | 1 |
| Prezzo | Please contact quotation |
| Imballaggi particolari | l'invertitore di <45kw è pacchetto usato del cartone, ≥45kw è pacchetto di legno usato di caso |
| Tempi di consegna | dipende dalle quantità |
| Termini di pagamento | T/T, Western Union, L/C |
| Capacità di alimentazione | 1000 UNITÀ A SETTIMANA |
Dettagli
| Tensione | 380v/220v | Potere | 22Kw |
|---|---|---|---|
| Corrente | 45A | Livello di protezione | IP20/IP65 |
| Tipo | Invertitore di frequenza di CA | Tipo dell'uscita | Triplicare |
| Evidenziare | azionamento variabile di frequenza di 30hp VFD,Azionamento variabile di frequenza di IP65 VFD,Vfd di IP65 30hp |
||
Descrizione di prodotto
controllo di vettore variabile degli INVERTITORI dell'AZIONAMENTO di CA dell'azionamento VFD di frequenza di 22kw 30hp
Vantaggio del prodotto
1. Installazione esterna ottimizzata e progettazione indipendente interna e dello struttura dell'aria del condotto di scarico, progettazione di spazio elettrica completamente inclusa.
2. La funzione automatica di regolazione del voltaggio dell'uscita (AVR), regola automaticamente la larghezza di impulso dell'uscita per eliminare l'influenza del cambiamento di griglia sul carico.
3. Funzione incorporata di regolamento di PID per facilitare la realizzazione di controllo di ciclo chiuso della temperatura, della pressione e del flusso e per ridurre il costo del sistema di controllo.
4. Protocollo di comunicazione standard di MODBUS. Facile raggiungere la comunicazione fra lo SpA, il IPC ed altre attrezzature industriali.
| Oggetto | Specifiation | |
| Input | Tensione di Inuput |
1phase/3phase 220V: 200V~240V 3 fase 380V-480V: 380V~480V |
| Gamma di fluttuazione permessa di tensione | -15%~10% | |
| Frequenza introdotta | 50Hz/60Hz, fluttuazione meno di 5% | |
| Uscita | Tensione in uscita | 3phase: tensione 0~input |
| Capacità di sovraccarico |
Applicazione per tutti gli usi: 60S per 150% della corrente nominale Applicazione leggera del carico: 60S per 120% della corrente nominale |
|
| Controllo | Modo di controllo |
Controllo di V/f Controllo di vettore di cambiamento continuo di Sensorless senza carta della PAGINA (SVC) Controllo di vettore di cambiamento continuo di velocità del sensore con la carta della PAGINA (VC) |
| Modo operativo | Controllo di velocità, controllo di coppia di torsione (SVC e VC) | |
| Gamma di velocità |
1:100 (V/f) 1:200 (SVC) 1:1000 (VC) |
|
| Accuratezza di controllo di velocità |
±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC) |
|
| Risposta di velocità |
5Hz (V/f) 20Hz (SVC) 50Hz (VC) |
|
| gamma di frequenza |
0.00~600.00Hz (V/f) 0.00~200.00Hz (SVC) 0.00~400.00Hz (VC) |
|
| Risoluzione introdotta di frequenza |
Regolazione di Digital: 0,01 hertz Regolazione analogica: frequenza massima x 0,1% |
|
| Coppia di torsione di partenza |
150%/0.5Hz (V/f) 180%/0.25Hz (SVC) 200%/0Hz (VC) |
|
| Accuratezza di controllo di coppia di torsione |
SVC: all'interno di 5Hz10%, superiore a 5Hz5% VC: 3,0% |
|
| Curva di V/f |
V / tipo della curva di f: linea retta, multipunto, funzione di potenza, separazione f/di V; Supporto di spinta di coppia di torsione: Spinta automatica di coppia di torsione (prestabilire), spinta manuale di coppia di torsione |
|
| Frequenza che dà rampa |
Supporto lineare ed accelerazione e decelerazione di curva ad S; 4 gruppi di tempo di decelerazione e di accelerazione, campo di regolazione 0.00s ~ 60000s |
|
| Controllo di tensione della sbarra collettrice di corrente continua |
Controllo della stalla di sovratensione: limiti la produzione di energia del motore regolando la frequenza dell'uscita per evitare saltare l'errore di tensione;
Controllo della stalla di Undervoltage: controlli il consumo di energia del motore regolando la frequenza dell'uscita per evitare il guasto della deviazione della rotta
Controllo di VdcMax: Limiti la quantità di potere generata dal motore regolando la frequenza dell'uscita per evitare il viaggio di sovratensione; Controllo di VdcMin: Controlli il consumo di energia del motore regolando la frequenza dell'uscita, per evitare l'errore di undervoltage di salto |
|
| Frequenza portante | 1kHz~12kHz (varia secondo il tipo) | |
| Metodo di partenza |
Inizio diretto (può essere il freno sovrapposto di CC); inizio d'inseguimento di velocità |
|
| Metodo di arresto | Fermata di decelerazione (può essere la CC sovrapposta che frena); libero di fermarsi | |
| Funzione di Maincontrol | Pareggi il controllo, controllo di abbassamento, l'operazione delle fino a 16 velocità, l'evitare pericoloso della velocità, l'operazione di frequenza dell'oscillazione, accelerazione e commutazione di tempo di decelerazione, la separazione di VF, sopra l'eccitazione che frena, controllo di PID di processo, dorma e funzione di sveglia, logica semplice incorporata dello SpA, terminali virtuali di uscita ed introdotta, unità di ritardo incorporata, unità incorporata di confronto ed unità di logica, backup di parametro e recupero, l'annotazione perfetta dell'errore, la risistemazione di errore, due gruppi di motore che parametersfreeswitching, i collegamenti dell'uscita dello scambio del software, SU/GIÙ dei terminali | |

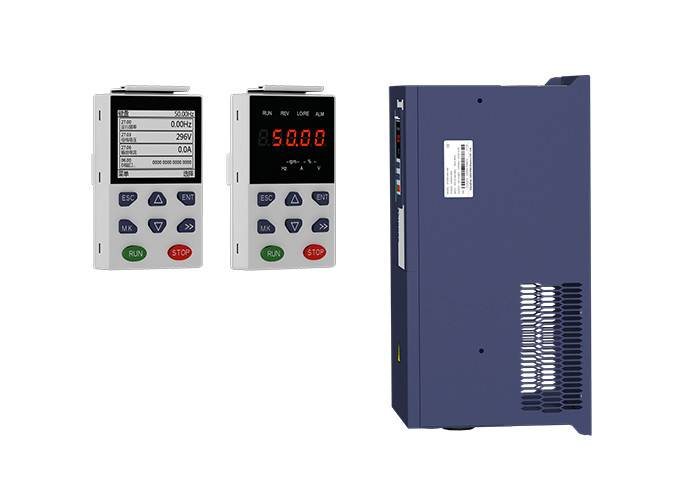

| Funzione | Tastiera | Tastiera del LED Digital e tastiera LCD (opzione) |
| Comunicazione |
Norma: Comunicazione di MODBUS PUÒ APRIRSI E PROFINET (IN VIA DI SVILUPPO) |
|

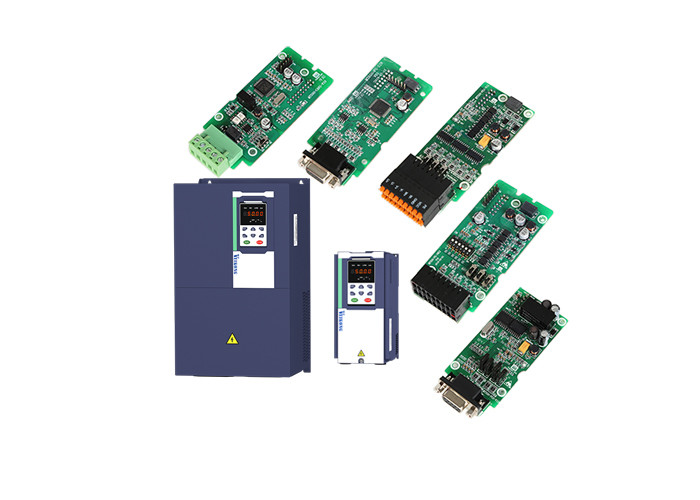

| Carta della PAGINA | Carta di interfaccia incrementale del codificatore (uscita differenziale e collettore aperto), carta del trasformatore rotante | |
| Terminale introdotto |
Norma: 5 terminali dell'input digitale, uno di cui sostiene l'input ad alta velocità di impulso fino a 50kHz; 2 terminali dell'entrata analogica, supporto 0 ~ input o 0 di tensione 10V ~ input corrente 20mA; Carta di opzione: 4 terminali dell'input digitale 2 input di tensione dell'entrata analogica terminals.support-10V-+10V |
|
| Terminale di uscita |
norma: 1 terminale di uscita digitale; 1 terminale di uscita ad alta velocità di impulso (tipo aperto) del collettore, supporto 0 ~ uscita del segnale dell'onda quadra 50kHz; 1 terminale di uscita del relè (il secondo relè è un'opzione) 2 terminali di uscita analogica, supporto 0 ~ uscita corrente 20mA o 0 ~ uscita di tensione 10V; Carta di opzione: 4 terminali di uscita digitale |
|
| Protezione | Riferisca al capitolo 6" risoluzione dei problemi e contromisure» per la funzione della protezione | |
| Ambiente | Posizione dell'installazione | Dell'interno, nessun luce solare diretta, polvere, gas corrosivo, gas combustibile, fumo dell'olio, vapore, gocciolamento o sale. |
| Altitudine | 0-3000m.inverter sarà ridotto le imposte su se l'altitudine più alta corrente della potenza nominale e di than1000m ridurrà di 1% se aumento di altitudine di 100m | |
| Temperatura ambiente | -10°C~ +40°C, diminuzione corrente (ridotto le imposte su se la temperatura ambiente è fra 40°C e 50°C) della potenza nominale massima 50°C entro 1,5% se aumento di temperatura da 1°C | |
| Umidità | Di meno che 95%RH, senza condensare | |
| Vibrazione | Meno di 5,9 m/s2 (0,6 g) | |
| Temperatura di stoccaggio | -20°C ~ +60°C | |
| Altri | Installazione | A gabinetto fissato al muro e controllato a pavimento, transmurale |
| Livello di protezione | IP20 | |
| metodo di raffreddamento | Raffreddamento ad aria forzata | |
| Contabilità elettromagnetica | CE ROHS |
Filtro interno da contabilità elettromagnetica Aderisce a EN61800-3 Categoria C3 terzo ambiente |
Sostituisca il vfd famoso di marche nell'applicazione generale.
Immagine di applicazione di VEIKONG VD500:
| Regolazione di funzione di protezione dell'azionamento di 23 gruppi | ||||
| P23.00 | Opzione di controllo di tensione della sbarra collettrice di corrente continua |
Ø Unit'digit: Controllo della stalla di sovratensione Ø la funzione della stalla di sovratensione limita la quantità di potere generata dal motore estendendo il tempo di decelerazione o persino aumentando la velocità, evitante la sovratensione dal lato di CC e riferente gli errori di sovratensione Ø la funzione della stalla di undervoltage riduce il consumo di energia del motore o riduce il consumo di energia del motore o lo trasforma in un'operazione della produzione di energia per evitare l'errore di undervoltage dal lato di CC. Ø la funzione della stalla di undervoltage è usato quando la qualità del rifornimento di alimentazione in ingresso di entrata è povera (la tensione di alimentazione elettrica oscilla discendente o il breve potere sporadico è sospeso) ed è necessario da tenere l'invertitore correre il più possibile. |
01 | ★ |
| P23.01 | Soglia della stalla di sovratensione | livello 220V: 320V~400V livello 380V: 540V~800V livello 480V: 650V~950V |
Dipenda | ★ |
| P23.02 | Soglia di Undervoltage | livello 220V: 160V~300V livello 380V: 350V~520V livello 480V: 400V~650V |
Dipenda | ★ |
| P23.03 | Rapporto della stalla di sovratensione | 0~10.0 | 1,0 | ☆ |
| P23.04 | Rapporto della stalla di Undervoltage | 0~20.0 | 4,0 | ☆ |
| P23.05 | Soglia di viaggio di Undervoltage | livello 220V: 160V~300V livello 380V: 350V~520V livello 480V: 400V~650V |
Dipenda | ★ |
| P23.06 | Errore di Undervoltage che individua tempo | 0.0s~30.0s | 1.0s | ☆ |
| P23.07 | Limite corrente rapido | 0: Disabile 1: Permesso a |
1 | ★ |
| P23.10 | Valore di rilevazione di eccesso di velocità | 0.0%~120.0% frequenze massime | 120,0% | ☆ |
| P23.11 | Periodo di individuazione di eccesso di velocità | 0.0s~30.0s0.: protezione | 1.0s | ☆ |
| P23.12 | Valore di rilevazione di deviazione troppo grande di velocità | 0.0%~100.0% (frequenza nominale del motore) | 20,0% | ☆ |
| P23.13 | Valore di rilevazione di deviazione troppo grande di velocità |
0.0s~30.0s 0,0: protezione |
0.0s | ☆ |
| P23.14 | Periodo di individuazione introdotto di perdita di fase |
0.0s~30.0s 0,0: severo |
8.0s | ☆ |
| P23.15 | Rilevazione di squilibrio di perdita di fase di uscita | 0%~100% | 30% | ☆ |
| P23.18 | Selezione 1 di azione di protezione dell'errore | La cifra dell'unità: perdita di fase dell'input 0: costa da fermarsi 1: Fermata emergente 2: Fermata secondo il modo di arresto 3: Continui a funzionare Ten'unit: errore auto-definito utente 1 stessi della cifra dell'unità Hundred'unit: errore auto-definito utente 2 stessi di Unit'digit L'unità di Thousand: errore di comunicazione stessi della cifra dell'unità |
0000 | ☆ |
| P23.19 | Selezione 2 di azione di protezione dell'errore | La cifra dell'unità: sovraccarico del motore 0: Costa da fermarsi 1: Fermata emergente 2: Fermata secondo il modo di arresto 3: Continui a funzionare Ten'unit: surriscaldamento del motore stesso del unit'digit Hundred'unit: deviazione troppo grande di velocità stesso del unit'digit L'unità di Thousand: motore sopra velocità stessi di Unit'digit |
0000 | ☆ |
| P23.20 | Selezione 3 di azione di protezione dell'errore | La cifra dell'unità: Le risposte di PID hanno perso durante il funzionamento 0: Costa da fermarsi 1: Fermata veloce 2: Fermata secondo il modo di arresto 3: Continui a funzionare Ten'unit: Riservato stesso del unit'digit Hundred'unit: riservato stesso del unit'digit thousand'unit: riservato stesso del unit'digit |
0000 | ☆ |
| P23.21 | Selezione 4 di azione di protezione dell'errore | La cifra dell'unità: perdita di fase di uscita 0: Costa da fermarsi 1: Fermata veloce 2: Fermata secondo il modo di arresto Ten'unit: Errore di EEPROM 0: Costa da fermarsi 1: Fermata veloce 2: Fermata secondo il modo di arresto 3: Continui a funzionare L'unità di Hundred: Errore della carta della PAGINA (riservato) 0: Costa da fermarsi 1: Fermata veloce 2: Fermata secondo il modo di arresto 3: Continui a funzionare L'unità di Thousand: errore della depressurizzazione 0: Costa da fermarsi 1: Fermata veloce 2: Fermata secondo il modo di arresto 3: Continui a funzionare |
0000 | ☆ |
| P23.24 | Risistemazione di errore | Definisca secondo il pezzo: bit0-undervoltage; sovraccarico dell'invertitore di bit1- surriscaldamento di bit2-inverter; sovraccarico di bit3-motor surriscaldamento di bit4-motor; bit5-user'fault 1 user'fault 2 di bit6-; bit7~15 ha riservato |
0 | ☆ |
| P23.25 | Fonte dell'errore per il ripristino automatico | Definisca secondo il pezzo: bit0-overcurrent durante l'accelerazione; bit1-overcurrent durante la decelerazione bit2-overcurrent durante la velocità costante; tensione di bit3-over durante l'accelerazione bit4-overvoltage durante il deceleratoin; bit5-overvoltage durante undervoltage di bit6-inverter; perdita di fase di bit7-input sovraccarico di bit8-inverter; surriscaldamento di bit9-inverter sovraccarico di bit10-motor; surriscaldamento di bit11-motor bit12-user'fault 1; bit13-user'fault 2 bit14-Reserved; bit15-Reserved |
0 | ☆ |
| P23.26 | Tempi del ripristino automatico dell'errore | 0~99 | 0 | ☆ |
| P23.27 | Risistemazione in fallo di azione dell'uscita di Numberic | 0: Disabile 1: Permesso a |
0 | ☆ |
| P23.28 | Tempo di intervallo del ripristino automatico dell'errore | 0.1s~300.0s | 0.5s | ☆ |
| P23.29 | Tempi del ripristino automatico dell'errore che eliminano tempo | 0.1s~3600.0s | 10.0s | ☆ |
| P23.30 | Selezione corrente continua di frequenza quando viaggio | 0: Funzioni a frequenza corrente 1: Funzioni a frequenza setted 2: Funzioni a frequenza superiore del limite 3: Funzioni a frequenza limite inferiore 4: Funzioni a frequenza di sostegno anormale |
0 | ☆ |
| P23.31 | Frequenza di sostegno anormale |
0.0%~100.0% (frequenza massima)
|
5,0% | ☆ |
