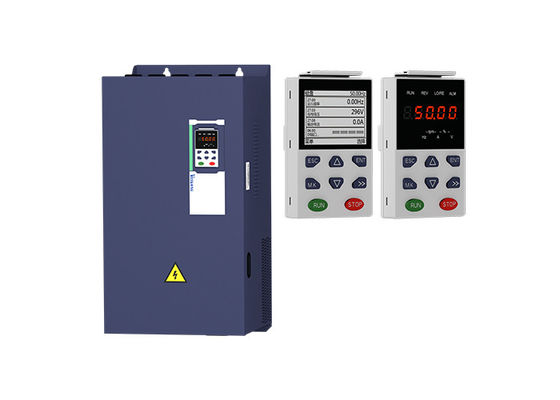

3Phase 7.5kw 10 cavalli vapore di frequenza dell'azionamento VFD VSD di azionamento variabile 50hz 60hz del motore
  • 3Phase 7.5kw 10 Hp Variable Frequency Drive VFD VSD Motor Drive 50hz 60hz
  • 3Phase 7.5kw 10 Hp Variable Frequency Drive VFD VSD Motor Drive 50hz 60hz
  • 3Phase 7.5kw 10 Hp Variable Frequency Drive VFD VSD Motor Drive 50hz 60hz
  • 3Phase 7.5kw 10 Hp Variable Frequency Drive VFD VSD Motor Drive 50hz 60hz
  • 3Phase 7.5kw 10 Hp Variable Frequency Drive VFD VSD Motor Drive 50hz 60hz
Luogo di origine La Cina
Marca VEIKONG
Certificazione CE, ROHS
Numero di modello VFD500-7R5GT4B
Quantità di ordine minimo 1
Prezzo Please contact quotation
Imballaggi particolari l'invertitore di <45kw è pacchetto usato del cartone, ≥45kw è pacchetto di legno usato di caso
Tempi di consegna dipende dalle quantità
Termini di pagamento T/T, Western Union, L/C
Capacità di alimentazione 1000 unità alla settimana
Dettagli
Tensione 380V/220V Potere 7,5 kW/10 CV
Corrente 17A frequenza 0-2000hz
Tipo CA-CC-CA Garanzia 18 mesi
Evidenziare

3Phase 10 cavalli vapore di azionamento variabile di frequenza

,

azionamento del motore di 7.5kw VSD

,

azionamento del vfd di 3Phase 10hp
Descrizione di prodotto

dirve 50hz 60hz di CA dell'azionamento di frequenza di 380v 7.5kw 10hp VFD VSD trifase



Serie di VEIKONG VFD500 invertitore di controllo di vettore di 3 fasi (0.75KW-710KW)

  • Prestazione eccellente di controllo

  • Mini progettazione, più piccolo spazio dell'installazione

  • Configurazione del prodotto ed interfaccia ricche

  • Di facile impiego e facile riparare

  • Integri le caratteristiche di prodotto multiple per soddisfare le diverse esigenze dell'applicazione



Caratteristiche

1, con dentro progettazione del filtro e della particella elementare da contabilità elettromagnetica C3 per la carta di estensione di IO ed i generi differenti di carta della PAGINA
2, prestazione superiore nella nostra industria che rappresentano nella coppia di torsione in di meno che 1hz 0.5hz 0.25hz 0.1hz e 0hz
può paragonare a tutta la marca cinese domestica per coppia di torsione dell'uscita.
3, andamento e stabilità priva d'intoppi, tastiera LCD facoltativa di sostegno e tastiera doppia dell'esposizione. strumenti del PC di sostegno. sostenga modbus485, canopen, comunicazione del profinet.
4, a basso rumore sul motore e sulla risposta veloce per accelerazione 0.1S e sulla decelerazione senza zona morta
5, commutazioni inverse ed in avanti libere
6, la funzione di sonno e la funzione economizzatrice d'energia come pure hanno integrato la programmazione dello SpA
7, controllo di tensione e controllo di modo di coppia di torsione
8, supporto due parametri del motore del gruppo che possono realizzare un controllo di commutazione di due motori




Oggetto Specifiation
Input Tensione di Inuput

1phase/3phase 220V: 200V~240V

3 fase 380V-480V: 380V~480V
  Gamma di fluttuazione permessa di tensione -15%~10%
  Frequenza introdotta 50Hz/60Hz, fluttuazione meno di 5%
Uscita Tensione in uscita 3phase: tensione 0~input
  Capacità di sovraccarico

Applicazione per tutti gli usi: 60S per 150% della corrente nominale

Applicazione leggera del carico: 60S per 120% della corrente nominale
Controllo Modo di controllo

Controllo di V/f

Controllo di vettore di cambiamento continuo di Sensorless senza carta della PAGINA (SVC)

Controllo di vettore di cambiamento continuo di velocità del sensore con la carta della PAGINA (VC)
  Modo operativo Controllo di velocità, controllo di coppia di torsione (SVC e VC)
  Gamma di velocità

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)
  Accuratezza di controllo di velocità

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)
  Risposta di velocità

5Hz (V/f)

20Hz (SVC)

50Hz (VC)
  gamma di frequenza

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)
  Risoluzione introdotta di frequenza

Regolazione di Digital: 0,01 hertz

Regolazione analogica: frequenza massima x 0,1%
  Coppia di torsione di partenza

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)
  Accuratezza di controllo di coppia di torsione

SVC: all'interno di 5Hz10%, superiore a 5Hz5%

VC: 3,0%
  Curva di V/f

V / tipo della curva di f: linea retta, multipunto, funzione di potenza, separazione f/di V;

Supporto di spinta di coppia di torsione: Spinta automatica di coppia di torsione (prestabilire), spinta manuale di coppia di torsione
  Frequenza che dà rampa

Supporto lineare ed accelerazione e decelerazione di curva ad S;

4 gruppi di tempo di decelerazione e di accelerazione, campo di regolazione 0.00s ~ 60000s
  Controllo di tensione della sbarra collettrice di corrente continua

Controllo della stalla di sovratensione: limiti la produzione di energia del motore regolando la frequenza dell'uscita per evitare saltare l'errore di tensione;



Controllo della stalla di Undervoltage: controlli il consumo di energia del motore regolando la frequenza dell'uscita per evitare il guasto della deviazione della rotta



Controllo di VdcMax: Limiti la quantità di potere generata dal motore regolando la frequenza dell'uscita per evitare il viaggio di sovratensione;

Controllo di VdcMin: Controlli il consumo di energia del motore regolando la frequenza dell'uscita, per evitare l'errore di undervoltage di salto
  Frequenza portante 1kHz~12kHz (varia secondo il tipo)
  Metodo di partenza

Inizio diretto (può essere il freno sovrapposto di CC); inizio d'inseguimento di velocità



Lista di distribuzione di parametro VFD500



Classificazione Gruppo di parametro Pagina
Parametri comuni 00: Funzione di base Pagina 30
01: Selezione di fonte di frequenza Pagina 32
02: Inizio e fermata Pagina 37
03: Rampa e curva ad S Pagina 39
04: Input di impulso e di analogo Pagina 41
05: Uscita di impulso e di analogo Pagina 45
06: Input di Digital multifunzionale (DI) Pagina 46
07: Uscita di Digital multifunzionale (FACCIA) Pagina 49
08: Regolazione dell'uscita di Digital Pagina 51
Controllo motorio 10: Tipo del codificatore Pagina 53
11: Parmeter Motor1 Pagina 54
12: Parametro di Motor1 VFcontrol Pagina 56
13: Controlparameter di vettore Motor1 Pagina 58
14: Controllo di coppia di torsione Pagina 59
16: Controllo economizzatore d'energia Pagina 61
Esposizione e protezione 20: Parametri definiti dall'utente Pagina 62
21: Tastiera ed esposizione Pagina 63
22: Configurazione dell'azionamento di CA Pagina 65
23: Regolazione di funzione di protezione dell'azionamento Pagina 67
24: Parametro di protezione del motore Pagina 70
25: Parametro d'inseguimento dell'errore Pagina 72
26: Parametro della registrazione dell'errore Pagina 72
27: Parametro del monitoraggio Pagina 74
Comunicazione 30: Comunicazione di Modbus Pagina 75
Applicazione 40: Funzione di PID di processo Pagina 77
41: Funzione di sonno Pagina 81
42: SpA semplice Pagina 82
43: Unità di ritardo programmabile Pagina 84
44: Comparatore ed unità di logica/regolatore Pagina 86
45: Contatore multifunzionale Pagina 90
Motore 2 60: Parametro di base Motor2 Pagina 91
61: Parametro Motor2 Pagina 91
62: Parametro di controllo di Motor2 VF Pagina 92
63: Parametro di controllo di vettore Motor2 Pagina 92





APPLICAZIONE DI VEIKONG VFD500:



3Phase 7.5kw 10 cavalli vapore di frequenza dell'azionamento VFD VSD di azionamento variabile 50hz 60hz del motore 03Phase 7.5kw 10 cavalli vapore di frequenza dell'azionamento VFD VSD di azionamento variabile 50hz 60hz del motore 1





Range di modello



Modello

Potenza installata

(KVA)

Corrente di ingresso

(A)

 Corrente d'uscita (A)

Motore adattabile

(Chilowatt)

 DIMENSIONE Unità di freno
Onere gravoso Carico leggero
Trifase: 380-480V, 50/60Hz
VFD500-R75GT4B 1,5 3,4 2,5 4,2 0,75 DIMENSIONE A Interno
VFD500-1R5GT4B 3 5 4,2 5,6 1,5
VFD500-2R2GT4B 4 5,8 5,6 9,4 2,2
VFD500-4R0G/5R5PT4B 5,9 10,5 9,4 13,0 3,7
VFD500-5R5G/7R5PT4B 8,9 14,6 13,0 17,0 5,5 DIMENSIONE B
VFD500-7R5G/011PT4B 11 20,5 17,0 23,0 7,5
VFD500-011G/015PT4B 17 26,0 25,0 31,0 11 DIMENSIONE C Interno
VFD500-015G/018PT4B 21 35,0 32,0 37,0 15
VFD500-018G/022PT4B 24 38,5 37,0 45,0 18,5 DIMENSIONE D
VFD500-022G/030PT4B 30 46,5 45,0 57,0 22
VFD500-030G/037PT4 40 62,0 60,0 75,0 30 DIMENSIONE E opzione
VFD500-037G/045PT4 50 76,0 75,0 87,0 37
VFD500-045G/055PT4 60 92,0 90,0 110,0 45 DIMENSIONE F
VFD500-055G/075PT4 75 113,0 110,0 135,0 55
VFD500-075G/090PT4 104 157,0 152,0 165,0 75 DIMENSIONE G
VFD500-090G/110PT4 112 170,0 176,0 210,0 90 Esterno
VFD500-110G/132PT4 145 220,0 210,0 253,0 110 DIMENSIONE H
VFD500-132G/160PT4 170 258,0 253,0 304,0 132 DIMENSIONE I
VFD500-160G/185PT4 210 320,0 304,0 360,0 160
VFD500-185G/200PT4 245 372,0 360,0 380,0 185 DIMENSIONE J
VFD500-200G/220PT4 250 380,0 380,0 426,0 200
VFD500-220G/250PT4 280 425,0 426,0 465,0 220 DIMENSIONE K
VFD500-250G/280PT4 315 479,0 465,0 520,0 250
VFD500-280G/315PT4 350 532,0 520,0 585,0 280 DIMENSIONE L
VFD500-315G/355PT4 385 585,0 585,0 650,0 315
VFD500-355G/400PT4 420 638,0 650,0 725,0 355 DIMENSIONE M.
VFD500-400G/450PT4 470 714,0 725,0 820,0 400
VFD500-450G/500PT4 530 800,0 820,0 / 450 DIMENSIONE N
VFD500-500G/560PT4 580 880,0 900,0 / 500
VFD500-560G/630PT4 630 950,0 980,0 / 560 DIMENSIONE O
VFD500-630GT4 710 1080 1120. / 630 DIMENSIONE O
VFD500-710GT4 790 1200 1260 / 710 DIMENSIONE O
Monofase: 220V, 50/60HZ
VFD500-R40GS2 1,3 6,0 3,2 5,6 0,4 DIMENSIONE A Insito
VFD500-R75GS2 2,4 11,0 5,6 8,0 0,75 DIMENSIONE A
VFD500-1R5GS2 3,5 15,0 8,0 10,6 1,5 DIMENSIONE A
VFD500-2R2GS2 5,5 25,0 10,6 14,0 2,2 DIMENSIONE A
VFD500-4R0GS2 7,7 35,0 17,0 23,0 4,0 DIMENSIONE B
VFD500-5R5GS2 8,9 53,0 25,0 31,0 5,5 DIMENSIONE C
VFD500-7R5GS2 11 67,0 32,0 37,0 7,5 DIMENSIONE C
